AMPLIFICADOR OPERACIONAL VALVULADO

Muita gente pode pensar que os amplificadores operacionais só existem em forma de circuitos integrados. Quem estuda com os livros de eletrônica aprende com operacionais antigos como o 741, que é o mais famoso, embora ultrapassado e obsoleto. Mas o amplificador operacional é mais antigo que os circuitos integrados e mesmo anterior aos transistores. Sua aparição se deu na década de 1940, para viabilizar os computadores analógicos (daí o seu nome: amplificador operacional = que realizava operações matemáticas). De fato um amplificador pode ser um somador de tensões, um multiplicador de tensões, um subtrator de tensões e outras operações matemáticas podem ser realizadas.
Em 1952, uma empresa chamada Philbrick lançou um circuito eletrônico  que agregava duas 12AX7 e mais alguns componentes para formar um amplificador operacional com funções muito similares ao que encontramos nos AOs de hoje;  Esse modelo de AO valvulado tinha o código de K2-W:


Suas características principais eram:
- Ganho em malha aberta de 15000  (bem pouco comparado aos 100000 ou 200000 dos AOs de hoje).
- Resposta em frequência: 100kHz
- Impedância de entrada: mais de 100Mohms
- Impedância de saída: 1kohm
- Alimentação: -300V e +300V  sem falar nos 6,3V para os filamentos

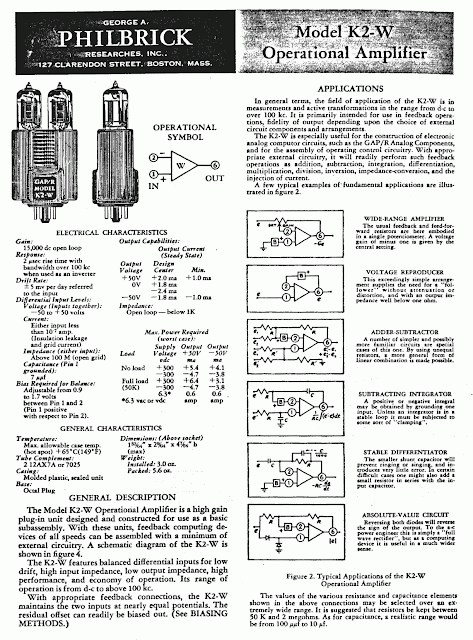

Veja a datasheet da K2-W e algumas aplicações:

Na segunda página podemos observar o esquema elétrica da K2-W, mostrando que a primeira 12AX7 forma um amplificador diferencial e a segunda é usada em um amplificador de tensão e um seguidor de catodo com entrada limitada por lâmpadas neons.


A seguir a datasheet de outro AO, o K2-X, que tinha especificações melhores: um ganho de malha aberta de 30000 e resposta de 250kHz.  Este usava uma 12AX7 e um 6AN8 (triodo + pentodo):
