Coleção de Microprocessadores 2


Aumentei minha coleção de microprocessadores antigos com essas duas peças:
Me faltava um Intel 8086, que foi o primeiro processador de 16 bits da Intel. É muito fácil encontrar um 8088 porque ele foi muito usado nos PCs e PC-XTs, mas o 8086 foi usado muito pouco em microcomputadores devido ao seu barramento externo ser de 16 bits (o 8088 tinha barramento de 8 bits) o que dificultava o projeto do circuito. Por isso é mais difícil de ser encontrado.

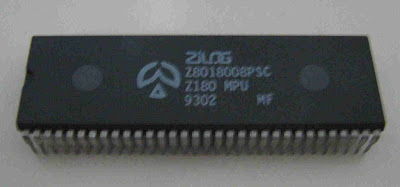

Acima está um microprocessador Z180 da Zilog. O Z180 é um Z80 CPU turbinado com um monte de circuitos auxiliares como: 2 canais de DMA, controladores de interrupção internos, 3 geradores de wait state, oscilador interno, porta de I/O serial, 2 contadores/timers de 16 bits, 2 UARTs, ou seja se parece muito com os microcontroladores, faltando-lhe apenas a memória RAM e ROM. Além de ter instruções compatíveis com o Z80CPU possui instruções extras e pode endereçar muito mais memória (essa versão DIP tinha 19 linhas de endereço = 512kBytes).
Esse encapsulamento DIP de 64 pinos, tem um passo entre pinos um pouco menor do que o padrão de 100mils dos DIPs comuns.
